NRC Taiwan 最近拆開了最新的  Nikon D850,一窺裡面精細的結構,並對此讚不絕口。筆者在徵求得  NRC Taiwan 的同意下,把文章轉載到攝影傳媒,讓讀者感受  D850 的精巧。


[授權轉載自 NRC Taiwan ]





https://pic.pimg.tw/nrcintw/1504810856-2516499191_n.jpg

這是一台同時可以取代  D610D750D800ED810,甚至可以上打  D4SD5 空前非絕後的世紀銘機  Nikon D850

這樣的開頭,直接說明這台機體必買不可!

接下來我們將從兩大角度深度解析這台  D850

一:前篇解剖篇,分析架構、材料、耐用度以及維修損壞的情況

二:後篇實用篇,使用者角度,解說真實的使用狀況

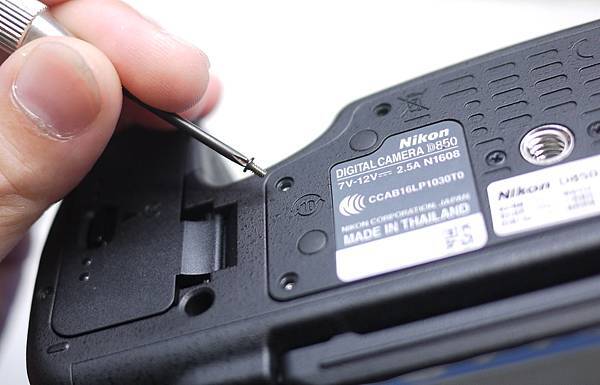

2017/9/7  PM2:00入手台灣公司貨  D850,話說這可是全台首發  10台….其中一台!

PM3:49 到手後初步測試完  ISO值,我們就直接解剖他吧!

https://pic.pimg.tw/nrcintw/1504809916-1447104644_n.jpg?v=1504809918

https://pic.pimg.tw/nrcintw/1504809927-1570558221_n.jpg

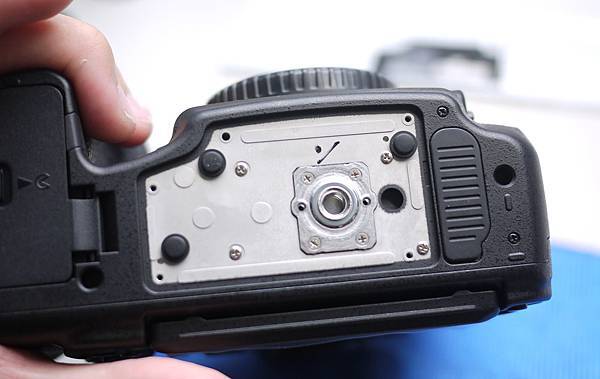

明顯看到底部,取消  D800E 的底皮設計,取代的是  4顆防撞橡皮

可以減少底部刮傷,也不用一直更換無意義的底皮

https://pic.pimg.tw/nrcintw/1504809942-1777126408_n.jpg

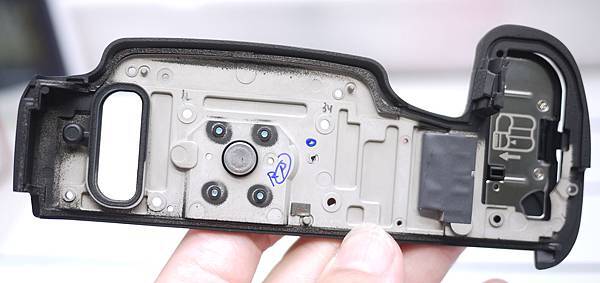

底殼為鎂合金材質

藍色記號,不是我畫的,是原廠出廠的記號,這是正常的

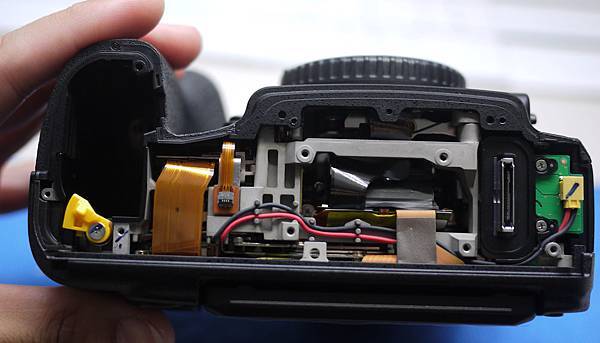

https://pic.pimg.tw/nrcintw/1504809958-3576863517_n.jpg

底部的重點在下面那張圖

https://pic.pimg.tw/nrcintw/1504809969-2515768721.jpg

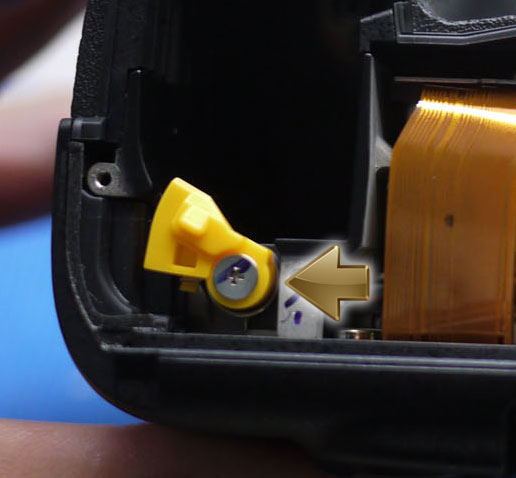

只有維修技師才懂得,原廠設計的貼心!這顆螺絲很方便~~~真的!

我之前修  D800E 都是用啤酒罐剪成圓形,鑽孔為了就是這樣一顆螺絲

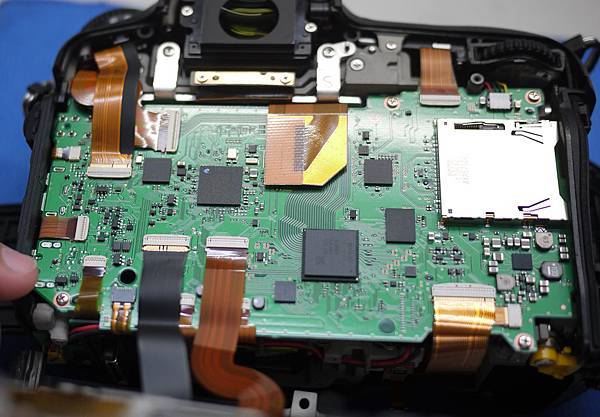

https://pic.pimg.tw/nrcintw/1504809985-771158716_n.jpg

一拆開就看到主板,如同  D750 一樣,省去在  D800E 的散熱鋁片

那代表這台  D850 散熱相當好,不需要額外加散熱片!

真大膽,稍後我會在實用篇,進行長時間錄影,測量是不是真的不會熱當機!

https://pic.pimg.tw/nrcintw/1504809999-2075453688_n.jpg

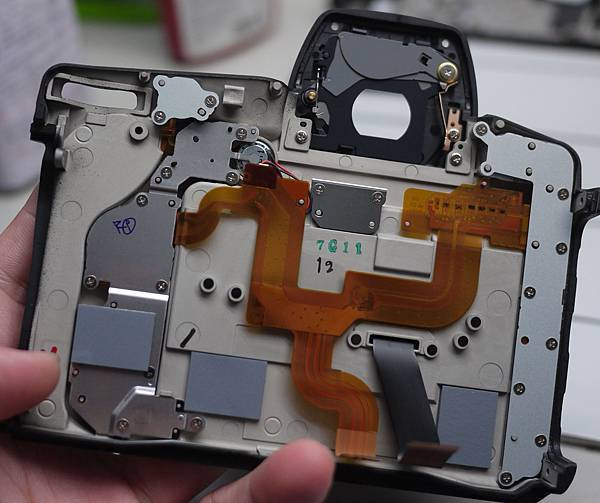

螢幕背殼與  D750 類似…..好處就是,可以翻轉螢幕(ㄟ…..大家都知道!)

此外有個好處,急救泡水的  D750 我們發現這樣的設計,能讓滲透水多一層阻隔,也就是輕微泡水,螢幕比較不會浸濕損壞

https://pic.pimg.tw/nrcintw/1504810016-2327714843_n.jpg

機體左側,這裡很空曠,感覺很虛~~~因為這台  D850 沒有內建閃燈

D810D800E 這裡是置放電容,沒有內建閃燈,就不需要電容….所以很空虛

https://pic.pimg.tw/nrcintw/1504810035-237306661_n.jpg

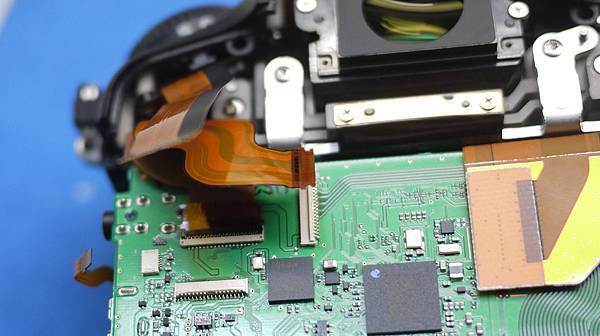

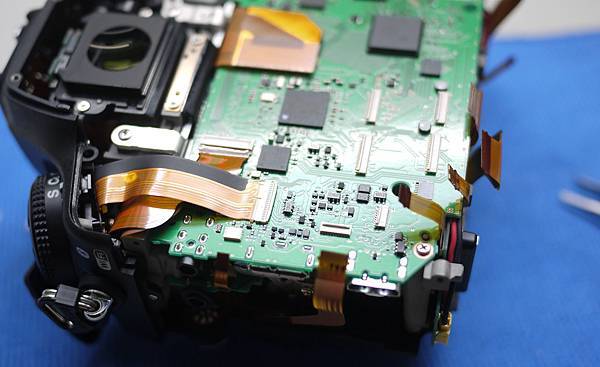

排線的走位,D850 設計的相當美觀,拆裝也變得相當容易!

我真的這是覺得用心的設計!

https://pic.pimg.tw/nrcintw/1504810047-2081820349_n.jpg

排線有一定的走法,拜託…..請維修者依照原廠走法安裝排線!

這是一種維修潔癖,看到….心情會很好!

https://pic.pimg.tw/nrcintw/1504810070-2307262658_n.jpg

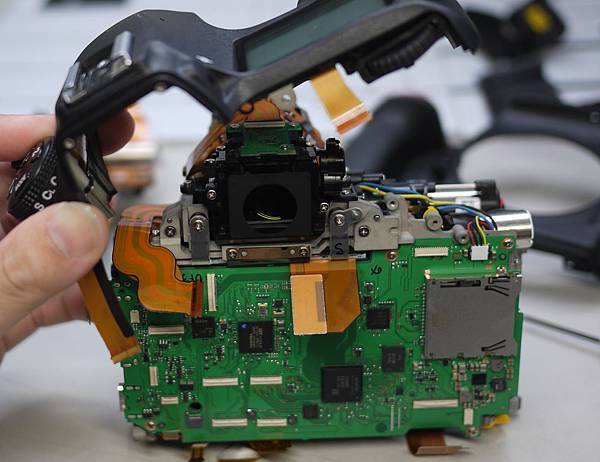

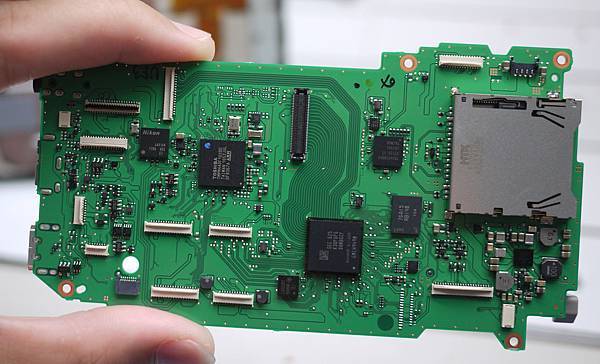

請大家仔細看這塊  D850 的主板!

再仔細看一點~~~然後再放大看!

真的有亮點!!!好亮~~~好亮

https://pic.pimg.tw/nrcintw/1504810084-721059126_n.jpg

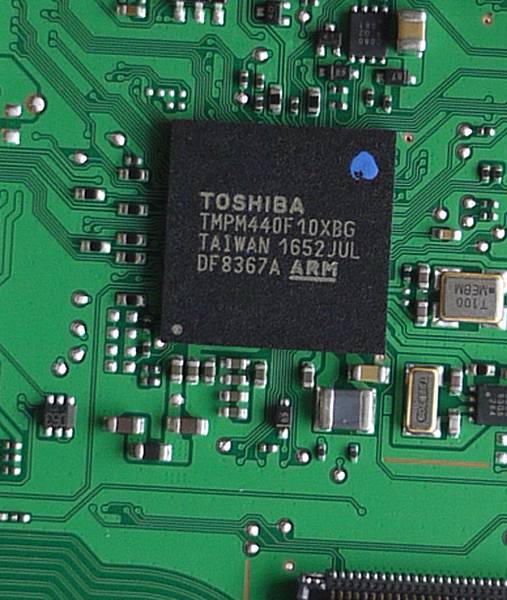

重點不是  Toshiba 的晶片,而是第三行”Taiwan

NRC in Taiwan,是的,D850 主板的晶片來自台灣,NRC 也是來自台灣!.....台灣!

光看到這顆晶片中的  TAIWAN,這台  D850 是必買的

************感謝好友 Leonard Lin  補充************

D850 內建 TOHSIBA (TMPM440F/10XBG) 晶片來至台灣,該控制晶片為數據處理引擎,採用嵌入式系統的  ARM Cortex-M 處理器,屬可編程伺服控制器  (PSC),主要運用在高精度馬達控制上,執行直流光圈閉環控制算法、光學防抖算法等。

https://pic.pimg.tw/nrcintw/1504810105-1656584254_n.jpg

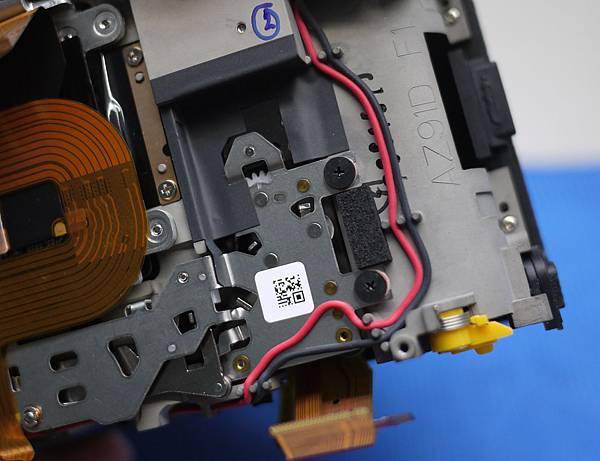

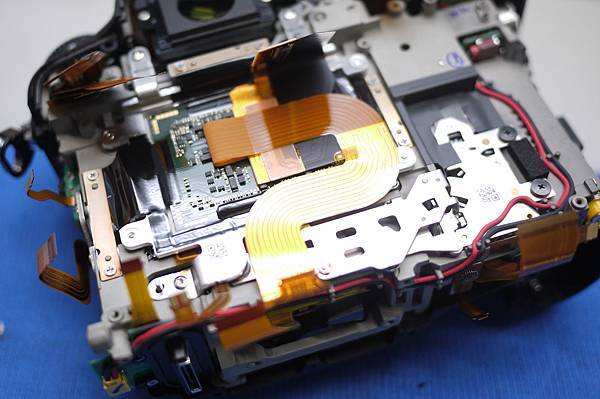

在主板的下面,就是感光元件

https://pic.pimg.tw/nrcintw/1504810116-1791010716_n.jpg

附上排線的走法,請大家注意走法,很重要!

https://pic.pimg.tw/nrcintw/1504810129-2632244150_n.jpg?v=1504810130

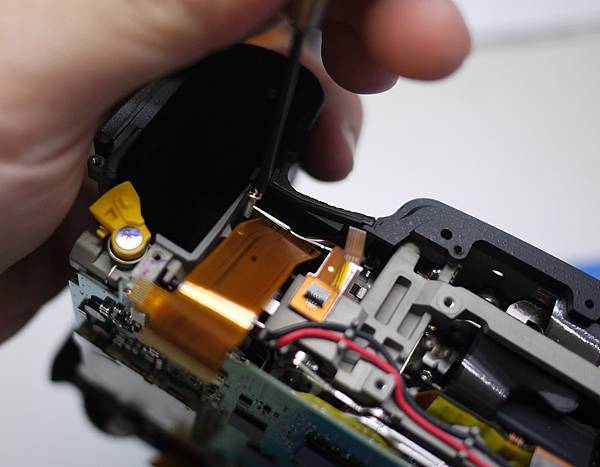

提醒第一次拆修的維修技師,不要忘記這裡有一顆螺絲!

他很容易被忽略!

https://pic.pimg.tw/nrcintw/1504810144-2607634623_n.jpg?v=1504810145

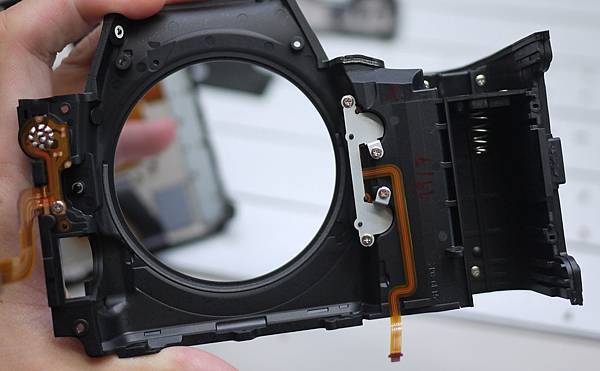

機體前殼,又是一個讓技師感動的設計!

https://pic.pimg.tw/nrcintw/1504810161-352244118_n.jpg

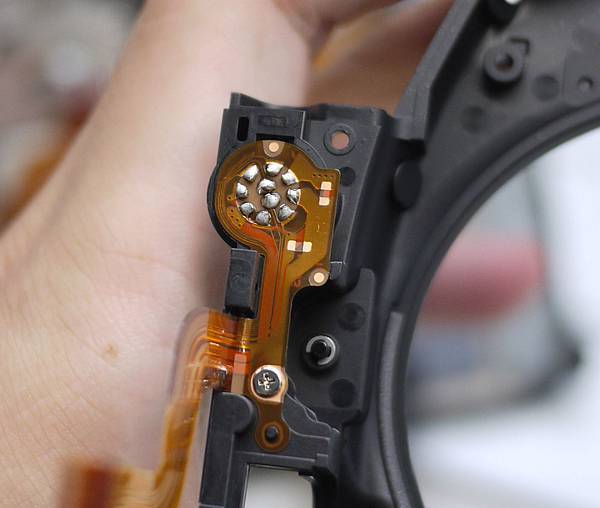

以往這個外接閃燈的訊號  FPC,都是固定在前主體,然而撞擊後更換前主體,是要把它移植過去的,是…..相當討厭的焊接程序

NIKON D850 設計在前外殼,光看到….我就感動得快哭了!從此跟討厭的焊接說拜拜

這麼貼心的設計….我愛  NIKON

https://pic.pimg.tw/nrcintw/1504810174-2212116447_n.jpg

承襲  D810&D800E 的設計,只是目前還不知道,那個陶瓷光圈版能沿用嗎?哈哈哈~~~

https://pic.pimg.tw/nrcintw/1504810205-2071695224_n.jpg

大家注意到了嗎?

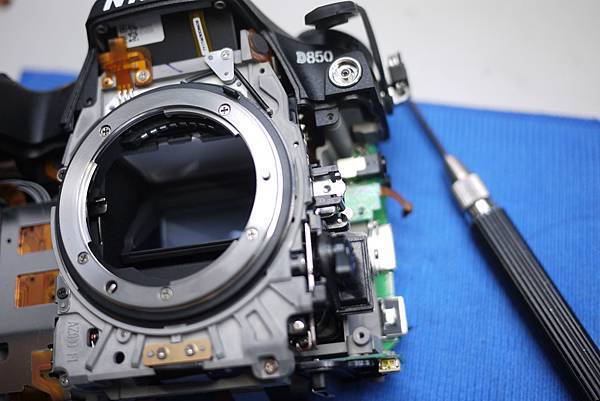

其實已經看到前主體了,就是他~~~沒錯,回歸鎂合金

太感動了!!!!繼  D700D800E 之後,我還以為  NIKON 放棄鎂合金的前主體



終於回歸耐用、超耐用的鎂合金機體



而且這裡還有一個重點,之前我們維修  D810 時,有攝影師無故斷裂”鏡頭釋放鈕”,因為  D810 的釋放鈕是碳纖維塑酯,斷裂以後….你可以想像,鏡頭卡在機身上,按下釋放鈕完全無反應,是多痛苦的維修,修過的人就知道,那是一種哭不出來的痛。

https://pic.pimg.tw/nrcintw/1504810222-3206429083.jpg

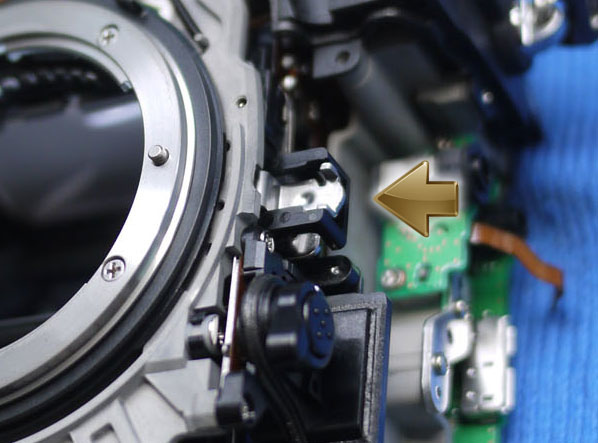

D850使用金屬的鏡頭釋放鈕,完全就是避免D810斷裂的情況發生!

又是一個超耐用的設計!

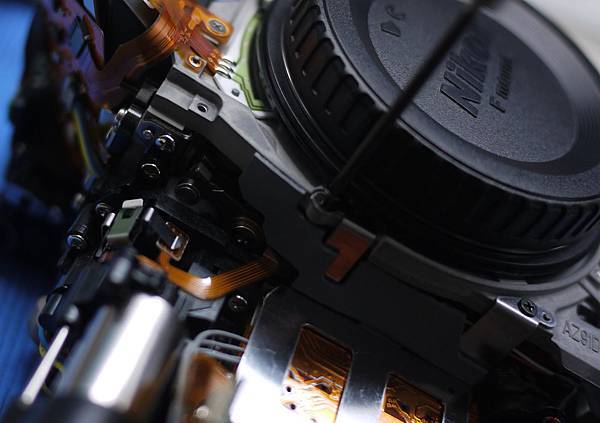

https://pic.pimg.tw/nrcintw/1504810235-32327365_n.jpg

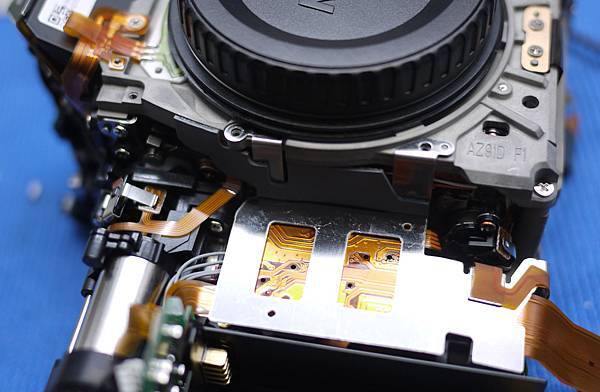

這裡請不用拆,我犯錯了!

https://pic.pimg.tw/nrcintw/1504810247-3341393920_n.jpg?v=1504810248

我鬆開這裡的螺絲,導致背部排線鬆脫,稍後說明~~~這裡其實不用拆

https://pic.pimg.tw/nrcintw/1504810264-2770769800_n.jpg

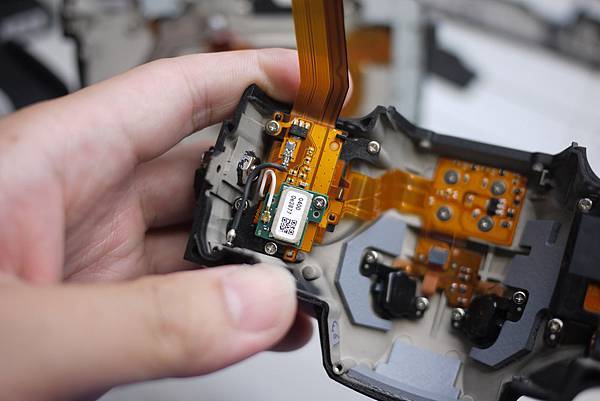

這次把  WIFI 模組放在上蓋,我覺得不錯,因為排線可以少一條,整齊歸納上蓋只需要一條排線,相當美觀!

“美”本身就是一種良好的設計

https://pic.pimg.tw/nrcintw/1504810284-322257736_n.jpg

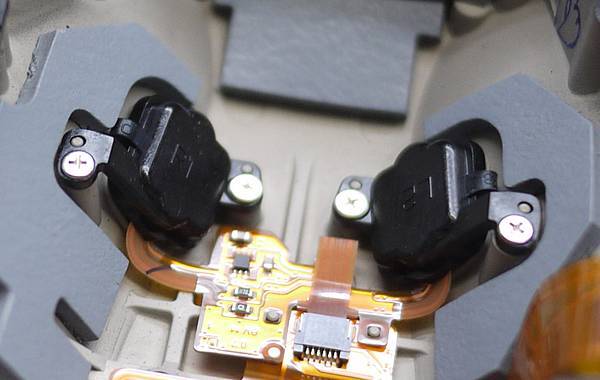

少了機頂閃燈的  D850,置放了兩顆收音設備,很明顯對於音質加強

對於錄影的市場,漸漸地走對了方向,(韌體更新請加入PCM & S-Log)

這裡….其實我本來想小小的建議一下,跨時代的思維,以往我們認為機體,就是一體,但是  D850 很多地方,我看到了多出來的空間,或許接下的設計,可以用運這些空間,進行拼裝設計,類似積木一樣,喜歡閃燈的,可以裝上閃燈,喜歡收音設備的,就換上指向收音設備,喜歡  LED 照明的,就像拼裝積木一樣換上套件,如此一來,就更能依照使用的喜愛,變形金剛一般,慢慢的出現客製化機體。

https://pic.pimg.tw/nrcintw/1504810300-811629284_n.jpg

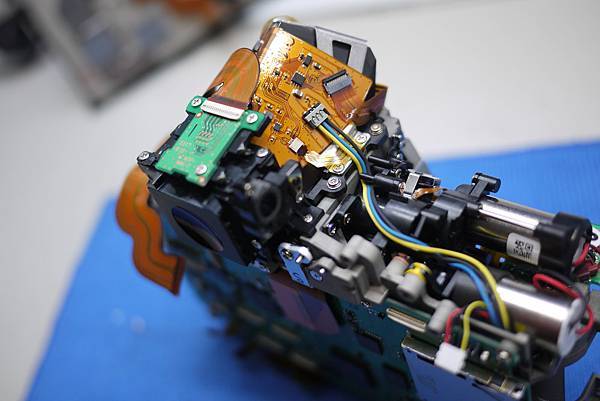

注意排線的走法~~~很重要

除此之外,以往這裡都是用焊接的,現在整台機體修理到好~~~焊槍幾乎沒有用到!感覺好像把維修難度降低了!

但是….其實不然! NIKON 工程師的設計,我真的讚美到不行!

https://pic.pimg.tw/nrcintw/1504810350-934170586_n.jpg

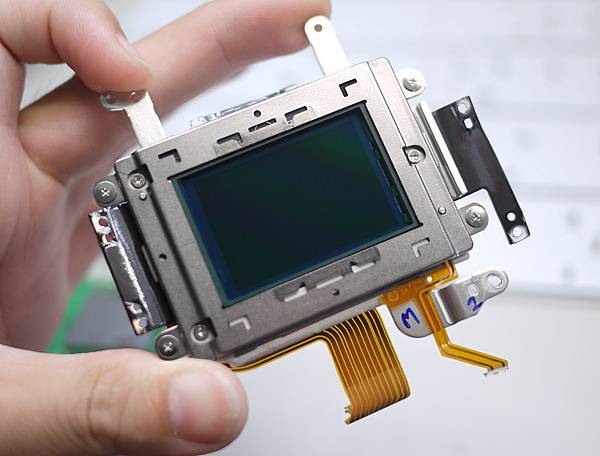

我沒有進一步解體  CMOS,因為大家都知道的事實,希望  NIKON 將來有自己的  CMOS

https://pic.pimg.tw/nrcintw/1504810384-2270022746_n.jpg

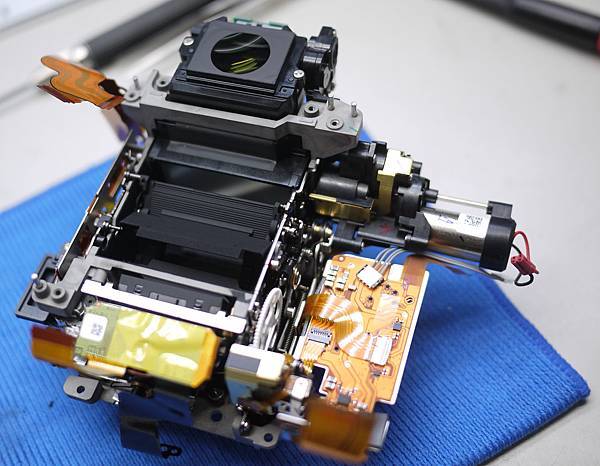

回歸鎂合金主體的  D850

拆解過程中,我特別留意主體裡面容易損壞的光圈組件

以往  D800E 與  D810 即使快門沒有達到原廠說明耐用的  20萬,還是有人  5萬快門、8萬快門就出現  ERR 的用戶,這大多來至容易損壞的光圈組件,但是仔細看看  D850,你會發現他,減少使用容易損壞的零件,大大增加耐用度,也就是說這台  D850 的耐用程度,將會前所未有的耐用~~~甚至比  D4S 還要耐用,但  D5 我不敢說,我並沒有確認  D5 的這個部件。

https://pic.pimg.tw/nrcintw/1504810408-3560267706_n.jpg

此外我們針對以往  NIKON 的瑕疵問題進行特別的檢查

你可以放心,絕對不會有  D600 的致塵問題

也不會有  D750消光線與高速快門  ERR問題

也不會像  D800E那麼不準焦

更不會有  D810主體斷裂、釋放鈕斷裂的情況發生!

那…..我們來預測一下  D850會出現什麼問題呢??? 繼續看下去…………

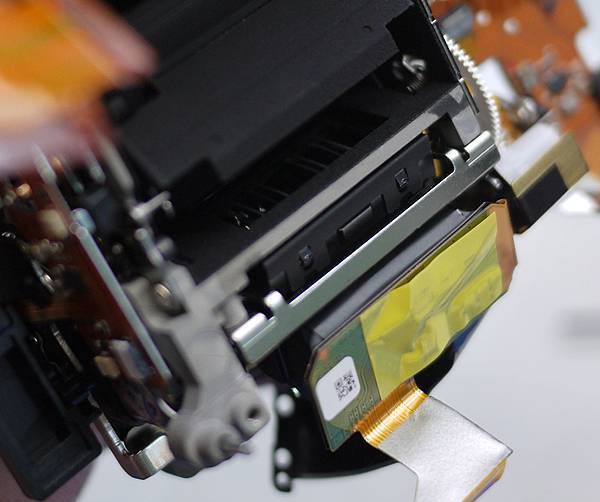

https://pic.pimg.tw/nrcintw/1504810428-2555024329_n.jpg

D850 必買的原因之一,強悍的  AF感應器,就是因為他,D850必買!

準焦,神準,有夠準的  N次方!

https://pic.pimg.tw/nrcintw/1504810454-440190105_n.jpg

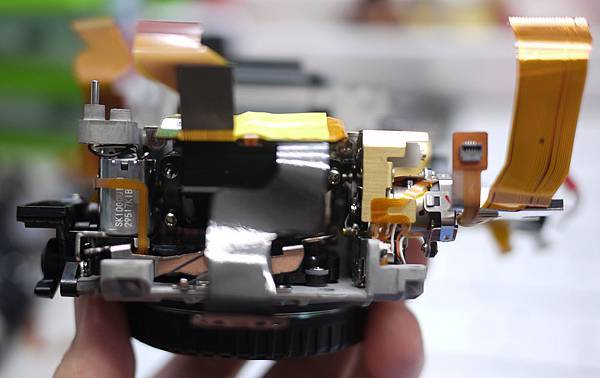

如果他不準,那有  3個原因

你撞到了!

請看上一條,你真的撞到了,只是你沒感覺到

稍後我會實用篇說明,有部分  1-2點會後移一點點!但是….幾乎沒有人會察覺!,所以還是看前兩條

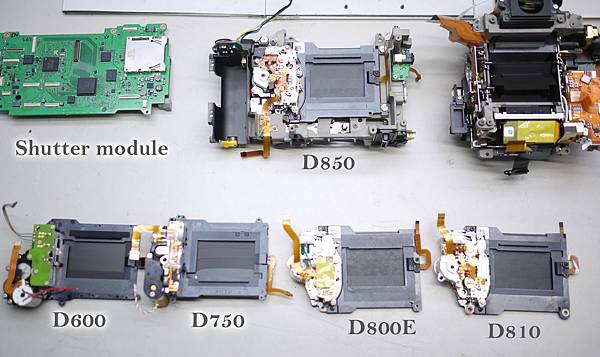

接下來是快門的比較

https://pic.pimg.tw/nrcintw/1504810525-2658668236_n.jpg

D600 與  D750看的出來,非常明顯的”差異”來至材質與用料。

D800E 與  D810相當耐用! D850幾乎就是  D810的進化版,非常相近啊!

所以這樣的設計,快門不會有問題的! 耐用!

https://pic.pimg.tw/nrcintw/1504810558-2627435127_n.jpg

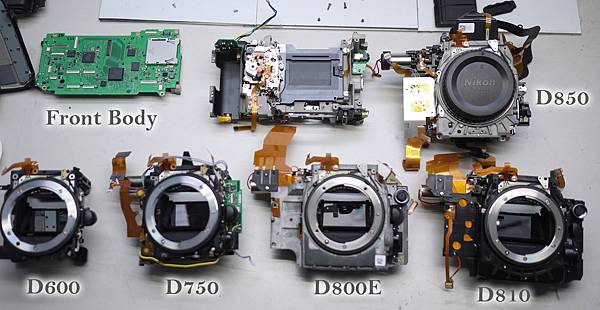

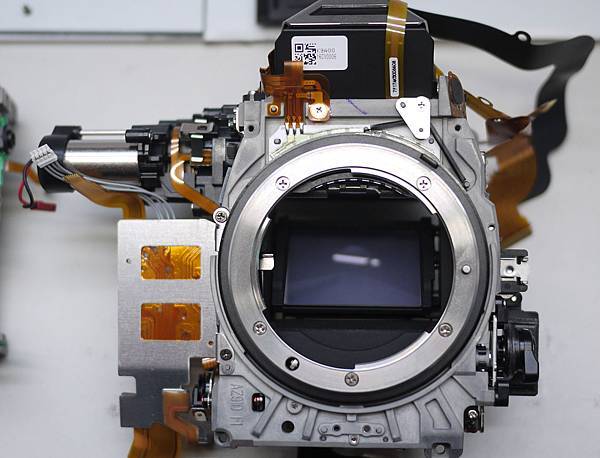

接下來看到前主體的設計

D600D750D810 都是碳纖維塑酯機體,也就是常出問題的機體

D850 與  D800E 都是鎂合金機體,相對地沒有什麼問題

但是鎂合金也並非萬能,尤其害怕海水與撞擊

https://pic.pimg.tw/nrcintw/1504810576-107199596_n.jpg

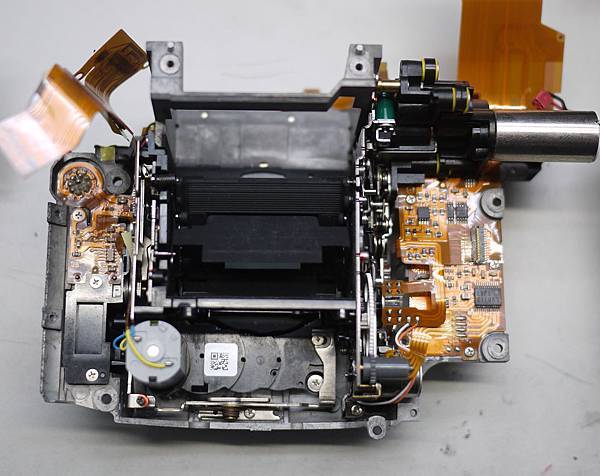

D800E 前主體受海水洗禮的樣子!

浸泡海水一下子,3小時後立即送達維修,就會發生解離侵蝕機體、同時產生鹽分鍵結,進而卡死,生鏽!

鎂合金機體雖然耐用,但是千萬不要撞擊,尤其在高畫素的  D850撞擊,即容易造成對焦點偏移!

不要再說機體不耐撞了,越精密的機體,越不能撞擊,這是必然的。

https://pic.pimg.tw/nrcintw/1504810592-365847758_n.jpg

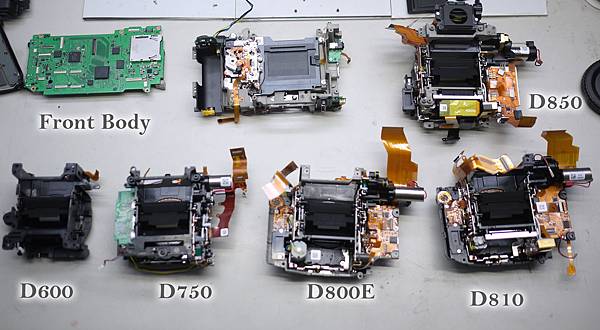

附上前主體的背面

仔細觀察一下,你會發現  D850的前主體似乎左邊少了點、右邊也少了點!

減少的左邊,置放在前殼,貼心的設計

減少的右邊,使用鋁片(鐵片)取代,這點可以運用空間換取一點緩衝,又或許多多少少能有一點耐撞吧,再來就是輕量化考量。

https://pic.pimg.tw/nrcintw/1504810604-2017856305_n.jpg

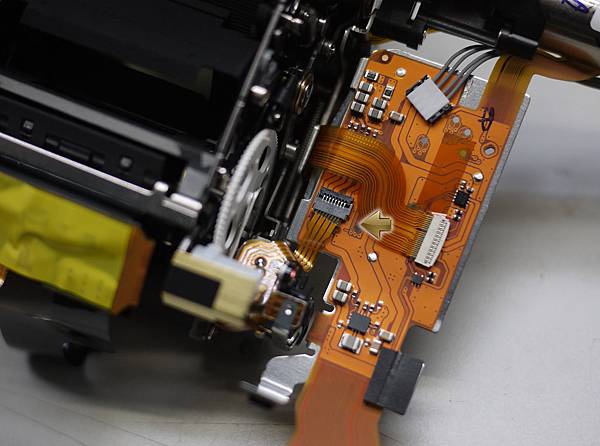

不過怎麼看,上面的五菱鏡也太大了,0.75倍放大倍率!



https://pic.pimg.tw/nrcintw/1504810622-464969830_n.jpg

還記得我前面拆了不該拆的螺絲嗎?

造成的排線插腳位移,還好組裝前有再仔細的看過!

https://pic.pimg.tw/nrcintw/1504810645-2838598944_n.jpg

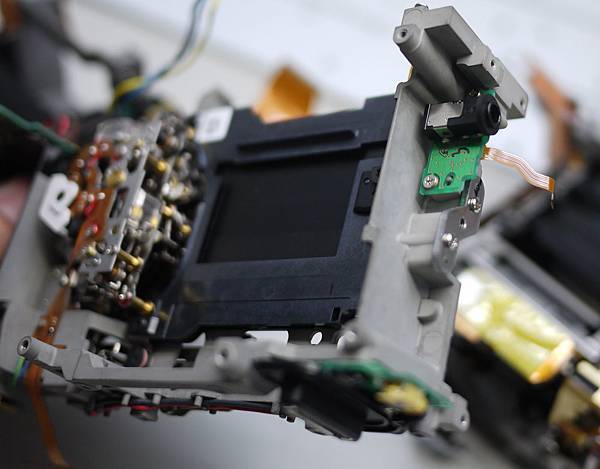

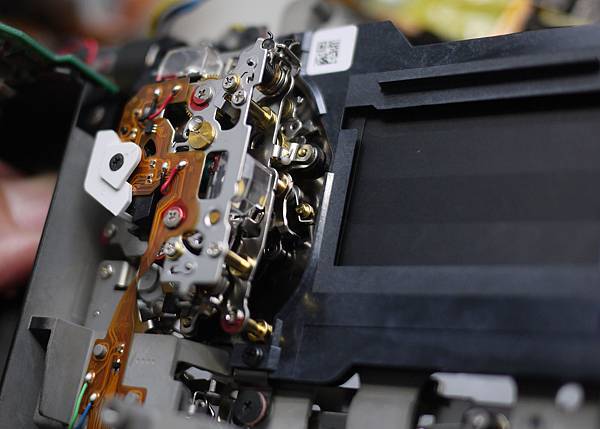

再次欣賞一下,這次耐用  D850快門!

全新金屬製成,耐用,美觀!

https://pic.pimg.tw/nrcintw/1504810661-15168257_n.jpg

組裝的時候我很好奇一個地方

https://pic.pimg.tw/nrcintw/1504810675-1176737288_n.jpg?v=1504810676

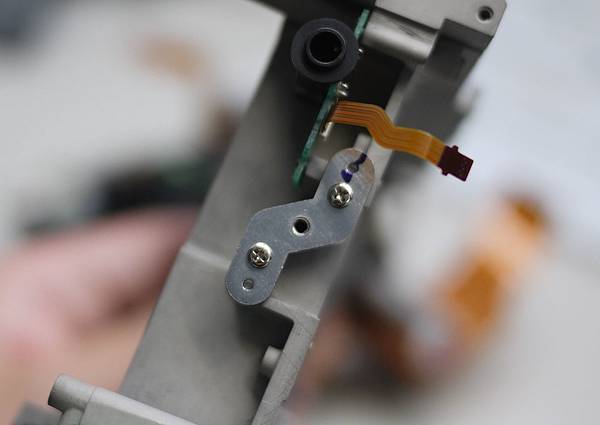

於是我將螺絲鬆開

https://pic.pimg.tw/nrcintw/1504810687-1837417020_n.jpg

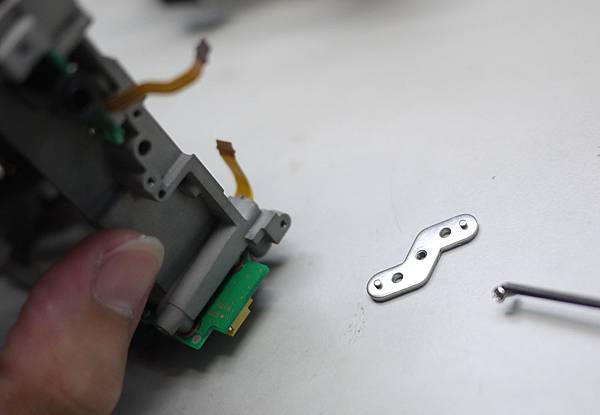

裡面什麼…..什麼都沒有

這是怎麼回事???  就為了固定一顆螺絲,沒必要這樣的設計

還是為了固定有  Taiwan晶片的主板??? 還是…..後期更改設計留下的改版問題,或是無意義的闌尾設計???

這裡我始終不了解,為何要鎖兩個螺絲固定一塊鐵片,為了一個螺絲孔??? 好怪啊

https://pic.pimg.tw/nrcintw/1504810703-3356342127_n.jpg

這裡….大家看我很快就組裝起來了,對嗎???

其實不然,組裝與校正,才是機體的王道

我足足花了一個小時校正機體,為了達到完美的準焦,就是要神準



在此我奉勸大家一句,D850 拆開與組裝並不難,但是要組裝到準焦,將會是非常大的工程

這就是我說的”佩服的  NIKON 工程設計師”,易學易拆難校正,如果不相信我說的

拆開吧!痛苦的就在組裝後面,保證想破頭!

為此我還進入電腦計算,花了時間設計了公式,以便往後校正  D850使用

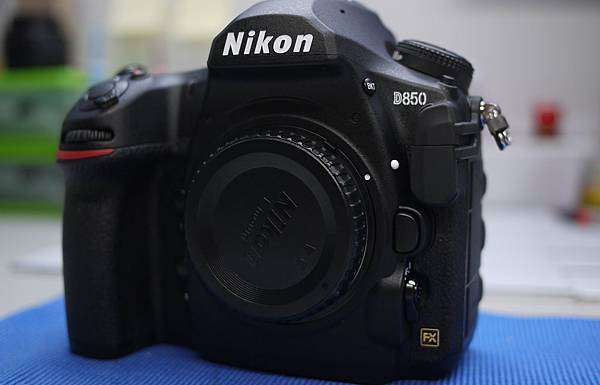

仰望設計這台  D850的工程師!看著你發光,你真的好神,真的。

https://pic.pimg.tw/nrcintw/1504810723-1488683294_n.jpg

最後一句  D850 是  NIKON 必買的機體

常有人說可以取代  D5,但是我並不這麼認為,D5 的設計更佳完美,只是對於我們攝錄雙用的攝影師,平日出遊日本,這樣一台 D850完全取代旅遊、工作、商攝、兼具耐用實用機體,我真的沒有什麼好挑剔的,除了那個闌尾設計….始終不明白!



價格部分,就別說了,只能說對得起  3400多美金的機體,或許大家可以跟我一樣,出清  D610D750D800E  換來一台D850,值得!



接下來期待後篇”實用篇”

好累~~~現在已經9/8 AM2:41有朋友還醒著嗎???



NRC丹尼爾,感謝大家閱讀
